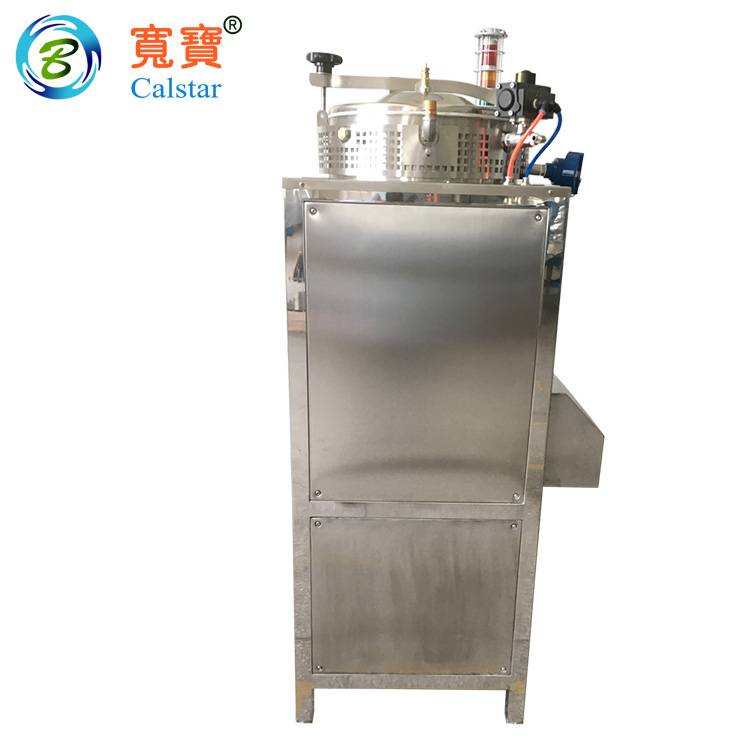

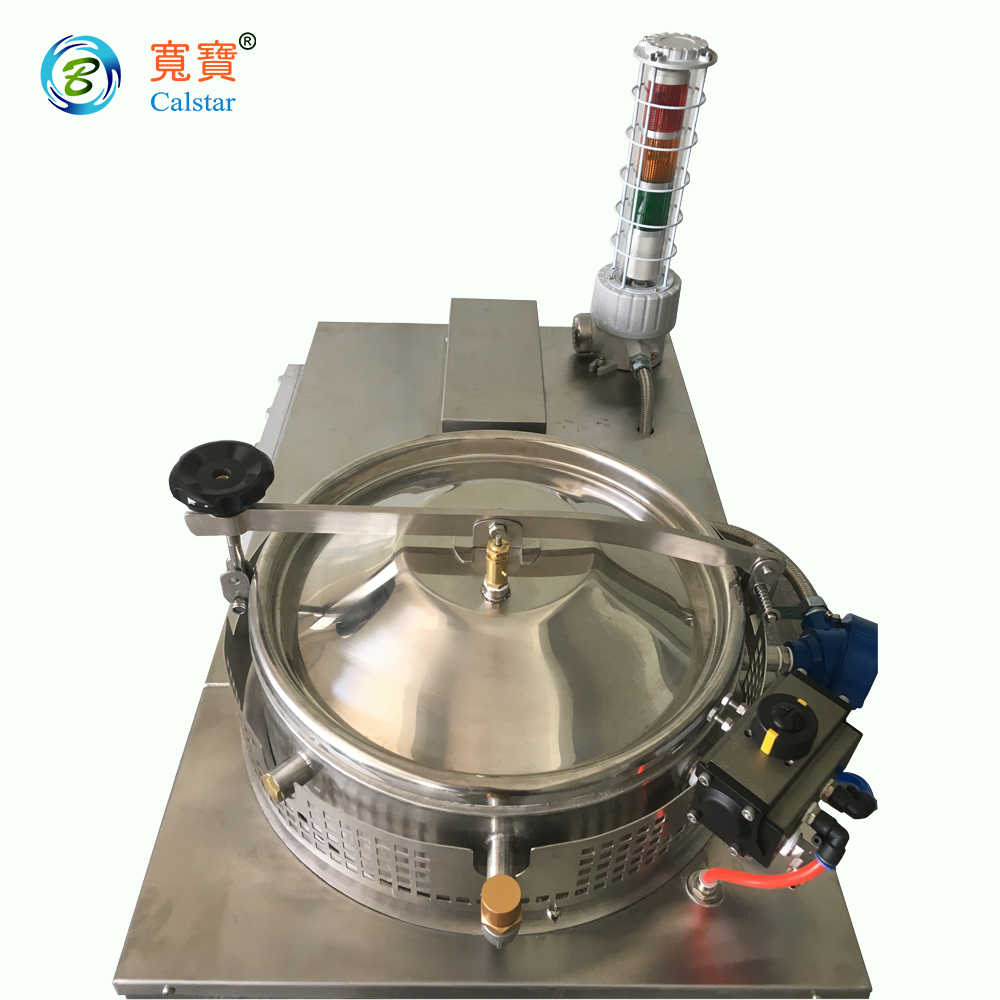

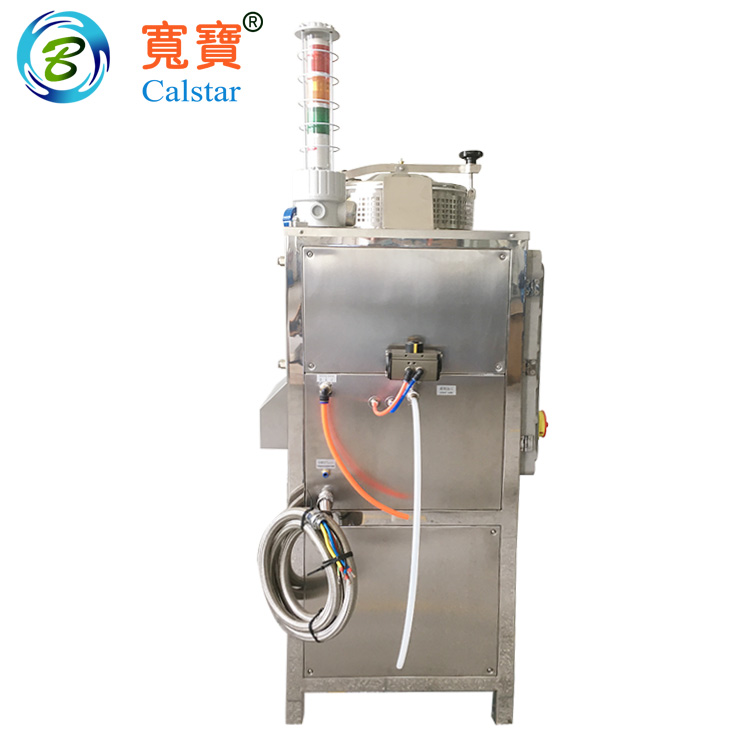

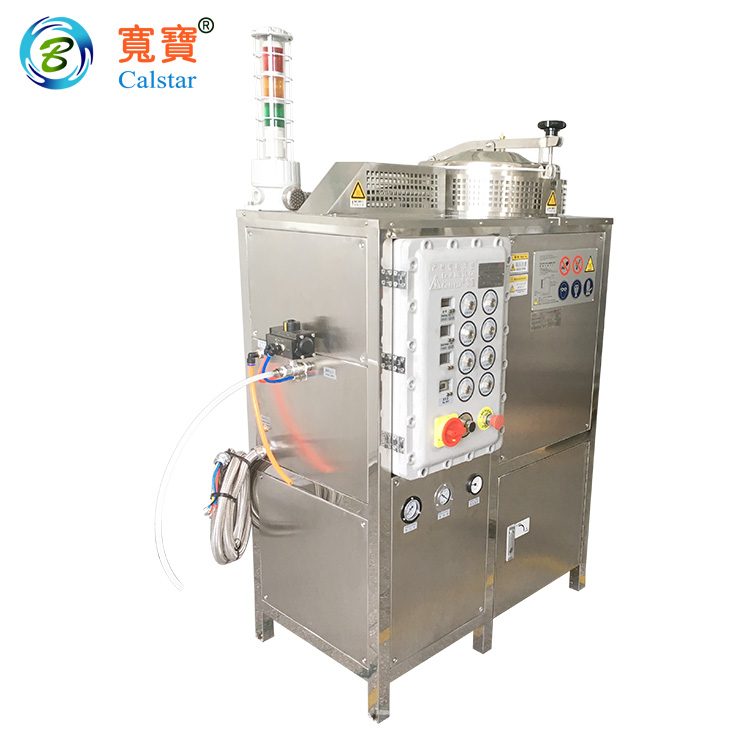

一、宽宝KB1000EX防爆溶剂回收机产品参数
品名:防爆型溶劑回收系統 | ||||||
项次 | 项目 | 规格 | 廠商報價規格 | |||
1 | 请购数量: | 壹套 | √ | |||
2 | 机械参数: | 2.回收机 | 单次进料容量: 60 L | √ | ||
3.回收机桶槽 | 容量 :80L | √ | ||||
4.动力 | 380V x 50Hz x 3φ | √ | ||||
5.控制 | 220V x 50Hz x 3φ | √ | ||||
6.回收时间 | 连续回收型 1000L/天 | √ | ||||
7.日处理量 | 1000L/天(与溶剂特性有所不同) | √ | ||||
8.加热温度 | 0-200度 | √ | ||||
9.环境温度 | 常温-50度 | √ | ||||
10.加料方式 | 真空加料 | √ | ||||
11.加热方式 | 间接加热 | √ | ||||
12.冷却方式 | 水冷 | √ | ||||
13.清渣方式 | 自动下排渣 | √ | ||||
14.回收率 | 99% | √ | ||||
15.外形尺寸 | 1065X830X1700mm(长宽高) | √ | ||||
16.净重 | 272 Kg | √ | ||||
3 | 机械内容: | 1.防爆溶剂回收机 | 主機A60 Ex 中國國家防爆電氣質檢中心認證 防爆規格 Ex d IIB T2 Gb 防爆合格證號:CNEx:16. 2109X | √ | ||
2.机架机箱 | SUS304全不锈钢机箱,柜式框架结构,框架加厚2.0mm,不锈钢拉丝处理,耐溶剂腐蚀,易清理,稳定性好,坚固耐用; | √ | ||||
3.回收桶槽 | 桶槽材質SUS304,板材厚度1.8mmt,双层结构间接加热,加热安全; | √ | ||||
4.不锈钢桶盖 | 304不锈钢材质,整体模具油压成型; | √ | ||||
5.桶盖垫圈 | 铁氟龙材质;耐高温耐溶剂,台湾制; | √ | ||||
6防爆电控箱材质 | 防爆电控系统均采用铸铝格质,接触面积厚22mm; | √ | ||||
7.回收桶蒸汽口 | 1寸大口径,蒸汽流通速度更快更流畅; | √ | ||||
8.热媒油 | 法国Total合成热媒油,型号50#; | √ | ||||
9.冷凝器 | 304不锈模压钢版式水冷冷凝器,耐压:10bar,使用温度:0~250 ℃; | √ | ||||
4 | 电气系统: | 1.防爆电气控制箱 | DKX200Ex 中国国家防爆电气质检中心认证; 防爆规格:Ex d IIB T6 Gb 防爆合格证号:CNEx:16. 2106 | √ | ||
2.防爆控制箱性能 | 超大电控箱,操作方便,四窗双色数显,加热温控、关机温控、缺水保护、累时器、观看更直观方便; | √ | ||||
2.有独立设备接地点 | 全管线均为不锈钢防爆软管,抗静电; | √ | ||||
3.电源保护单元NFB | 过载保护,短路保护:正泰; | √ | ||||
4.加热数字温控(双段) | OMRON彩色液晶数位温控,配防爆玻璃窗实时显示加热预设温度和工作温度;外置调温按钮可随时实时调整加热设定温度,两段独立式温度设定。 | √ | ||||
5.定时系统 | 数控多功能定时器控制系统,十段式程序回收; | √ | ||||
6.智能回收次数设定系统 | 可根据生产需要设置 回收次数,达到设定次数自动关机; | √ | ||||
7.系统控制 | 继电器/OMRON;开关:SIEMENS; | √ | ||||
8.液位控制系统 | 防爆电子浮球,精准度高,抗高温,耐腐蚀,液位满停止加料; | √ | ||||
9.防爆声光报警器 | 12项安全设计,超液或进料故障报警,停止加热,待机; | √ | ||||
10.防爆电加热器 | 中国国家防爆电气质检中心认证产品,JRQ60Ex 共2条; 防爆规格:Ex d IIB T2 Gb , 防爆合格证号:CNEx:16. 2107X | √ | ||||
11.加热器控制 | 交流接触器:正泰; | √ | ||||
12.防爆电控箱电源开关 | 德国SIEMENS (西门子苏州); | √ | ||||
13.加热方式 | 热媒油间接加热,安全稳定,回收速度更快; | √ | ||||
14.排渣方式 | 气动下排渣,无需开盖,操作方便安全; | √ | ||||
15.进料方式 | 自动进料,无需开盖,液位控制,达到液位自动停止加料,加料完成自动运行回收; | √ | ||||
16.接线端子总线 | 菲尼克斯:德国 | √ | ||||
17.配线槽 | 台湾:全冠 / KSS | √ | ||||
18.防爆电控箱系统 | 附紧急停止开关:法国 TE | √ | ||||
19.防爆指示灯罩+指示灯 | Calstar 宽宝 + 上海APT | √ | ||||
20.手动液位满开关 | 可手动控制进料液位; | √ | ||||
21.噪音 | ≤70 dB | √ |
以上为大致参数,一切以标准机型为主
二、宽宝KB1000EX设备特点优势
? 占地面积小,节省空间;
? 自动化程度高,一键启动,自动运行,循环作业,无需人员看管;
? 回收效率高,1天回收量高达1吨,提高产能;
? 水冷却,低能耗,散热面积广噪音小;
? 保养维护简单费用低;
? 12项安全设计,6大故障保护;
? PID10段式温控,外置数显,温控精确,操作方便,可回收单一溶剂亦可分阶段回收混合溶剂;
? 增效传热系统:回收速度提高60%,回收效率更高(宽宝专供配置);
? 电控箱电控系统,8大功能指示,设备运行状况,时刻掌握;
? 三色防爆报警系统,不同故障显示颜色不同,方便排查故障,直观一步到位了解情况;
? 回收溶剂流程:单次进料60L,自动进料,回收时间约1小时,做完一锅后自动排渣,进行第二次回收,设备可设置回收次数,达到回收次数自动关机
? 自带真空进料系统,无需其它泵加料
三、宽宝KB1000EX防爆溶剂回收机整机设计说明
本套装置系统按照石油化工企业设计防火规范,中华人民共和国国家防爆标准设计制造;
设备防爆等级:Ex d IIB T2 Gb,防护等级为IP54,中国国家防爆电器质检中心认证;
品牌:Calstar/ 宽宝 (交机时提供防爆认证证书)
防爆合格证编号编号:
CNEx16.2109X; 整机
CNEx16.2106; 防爆电控箱
CNEx16.2107X; 防爆加热器
CNEx13.0145X防爆声光报警器
Ex81506138 防爆接线盒
防爆电池阀:品牌,日本CKD,品质优良,经久耐用;
四、宽宝KB1000EX防爆溶剂回收机整机安全设计说明
4.1进料超时保护:如到达预设时间加料没有完成,则关闭进料阀,关机并报警;
4.2进料工作液位保护:加料液位到达工作液位,进料阀关闭,系统进入回收程序;
4.3高温保护:温度异常,温控开关自动断开加热,防爆声光报警;
4.4热媒油超温保护:油温到达超温设定值,设备停止加热并报警;
4.5冷却水缺水保护:如冷却水故障,造成散热效果不好,设备关机并报警;
4.6定时关机:机器到达预设时间时,控制器将自动停止加热系统,机器冷却系统易然按设
4.7冷却工作,防止桶槽内残余蒸汽完全被冷却并以液态流出后自动关机。
4.8系统过载保护 :设备过载后,断路器自动掉电;
4.9设备异常断电保护:设备异常断电,重新送电后设备不会马上启动;
4.10十段回收:出厂设置为十段回收功能,防止出现发泡现象;
4.11压力保护:压力异常超过0.3Bar,安全阀自动泄压;
4.12电气安全警示:防爆设计,声光警报;
五、宽宝KB1000EX防爆溶剂回收机适用溶剂
六、订购/定制方式,技术/售后服务
1、售前服务:
提供溶剂回收的技术咨询,项目分析及效益评估;
1)帮助用户检测分析溶液特性,确定有机溶剂回收治理方式,并进行溶剂回收实验;
2)结合用户的溶剂用量,选择适合的设备款型及配置;
3)帮助用户制定有机溶剂回收利用方案。
2、售中服务:
提供设备安装环境安全评估及设备安装方案;
1)上门安装;
2)调试机器;
3)操作人员上岗培训及机器故障的维修技术培训。
3、售后服务:
1)保固期限从安装调试日起保固壹年,人员操作不当造成机器损坏、不可抗力因素的损坏、机器劳损、部件腐蚀、配件及消耗品除外。
2)长期免费提供技术咨询服务及机器故障处理的技术指导。
3)终身维修,24小时内专业人员上门服务。
4.定制客户可根据自身需求来我们工厂面谈或其他方式沟通需要定制的款式/样式(正常情况下30-60天出货)
